KENDALI MOTOR BERGANTIAN

KENDALI  MOTOR  BERGANTIAN

Secara  umum kendali motor bergantian adalah mengendalikan kerja dua buah  motor atau lebih baik satu fasa maupun tiga fasa secara bergantian artinya bila motor  yang pertama bekerja maka motor yang kedua tidak akan bisa bekerja sebelum motor pertama dimatikan demikian pula sebaliknya motor pertama tidak akan bisa bekerja sebelum motor kedua dalam kondisi mati atau off. Disini yang kita bahs mengendalikan dua motor yang bekerja secara bergantian.

Kata kunci : yang menjadikan bekerja menjadi bergantian adalah penggunaan interlock pada kontaktor.

Gambar rangkaian daya

 Gambar 01. Rangkaian Daya 2 buah Motor Bergantian

Rangkaian Kendali

Kendali ini bekerja untuk mematikan dan menghidupkan kontaktor yang akan memutuskan/mengalirkan daya dari sumber ke motor melalui anak-anak kontaknya. Push botton yang dipakai disini adalah dua buah tombol start, sebuah tombol stop, sebuah tombol emergency.

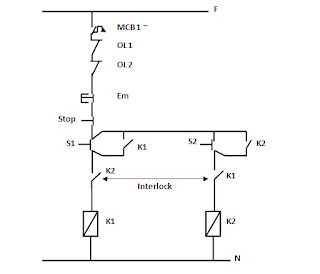

 Gambar 02. Rangkaian Kendali 2 Buah Motor Bergantian

Bila S1 ditekan maka K1 akan bekerja sehingga motor pertama akan bekerja, untuk mengganti posisi kerja motor menjadi motor kedua yang bekerja maka tombol stop harus ditekan dulu sehingga motor mati  lalu S2 ditekan sehingga motor kedua dapat bekerja.

Lihat tanda panah kanan dan kiri itulah interlock artinya bila K1 bekerja K2 tidak akan dapat bekerja karena arus yang akan masuk ke K2 telah diputus oleh kontak bantu NO K1, demikian pula bila K2 bekerja maka K1 tidak akan dapat bekerja karena arus yang akan masuk ke K1 telah diputus oleh kontak bantu NO K2.

Penggunaan system kendali ini di pabrik misalnya pada bagian yang vital sehingga proses produksi tidak terganggu  maka motor dipasang pararel kerjanya, bila motor yang pertama mati maka tugas motor satu dapat langsung dipegang  oleh motor kedua tanpa harus mengganti motor terlebih dahulu.

SEMOGA  BERMANFAAT
