ALAT PENGISI AKI

MEMBUAT ALAT PENGISI AKI

Bila aki sepeda motor kamu kosong dan ternyata ingin dicas kamu tidk usah bingung karena kamu bisamembuat sendiri dan murah meriah untuk men-charge sendiri aki motor atau aki mobil di rumah.

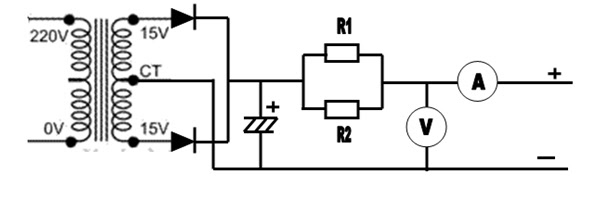

Komponennya tidak rumit dan mudah didapat,  tiga komponen utama yaitu trafo, dioda, dan resistor untuk komponen yang mahal adalah trafonya. Tetapi agar lebih aman disini kita tambahkan voltmeter dan ampermeter untuk mengetahui tegangan dan arus yang keluar. Keluarannya adalah dua kabel untuk + (plus/positif) dan - (minus/negatif) dengan ujungnya dilengkapi capit buaya yang akan digunakan untuk dijepitkan pada terminal elektroda aki.

R1 dan R2 disusun parallel untuk mendapatkan kemampuan daya yang lebih besar. Kedua resistor ini akan membatasi arus pengisian.  Tanpa kedua resistor ini dikhawatirkan terjadi pengisian dengan arus yang berlebihan yang kesemuanya itu akan terbebani penuh kepada trafo sehingga trafo akan menjadi mudah rusak. Aki pun bisa mengalami over charging.

R1 dan R2 bisa dikecilkan lagi nilainya untuk menambah besar arus pengisian, namun sebaiknya kedua resistor itu mempunyai nilai resistansi yang sama. Kedua resistor ini akan mudah panas, ada baiknya badan resistor ditempelkan di box logam charger atau diberikan keping pendingin alumunium secara khusus.

Dalam keadaan proses pengisian sedang berjalan, sesekali periksalah tegangan yang ada pada resistor dengan DC Voltmeter skala 10V, maka akan diketahui seberapa besar arus pengisian yang sedang berlangsung.

Sebelum melakukan pengisian aki, pastikanlah bahwa aki itu memang bukan aki yang rusak (soak) yang sudah tidak bisa di-charge lagi.

Karena alat ini adalah alat charger manual (tidak otomatis), maka diperlukan pengecekan secara berkala ketika men-charge aki, apakah akinya sudah penuh atau belum.  Caranya adalah dengan mencabut salah satu capit buaya dari aki, lalu ukurlah tegangan aki.

Apabila tegangan aki telah mencapai 13V maka berarti aki sudah penuh.

Daftar komponen :

Trafo : 5A / 2 x 15V CT kalo tidak ada bisa pakai yang engkel atau non ct
D1,D2 = dioda 10A GUNAKAN DIODA BRIDGE DENGAN PENDINGIN ALUMINIUM

R1,R2 = 5 Ohm / 20W

Lebih  OK lagi diberi kipas angin

Capit buaya satu pasang.

SELAMAT MENCOBA
